F3D自动出图， 全流程从草图开始，

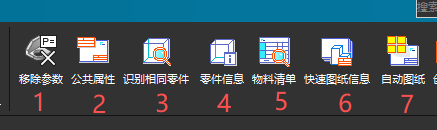

简单画两个件，全流程操作：

1. 移除参数（这个功能不需要讲了，大家都懂）

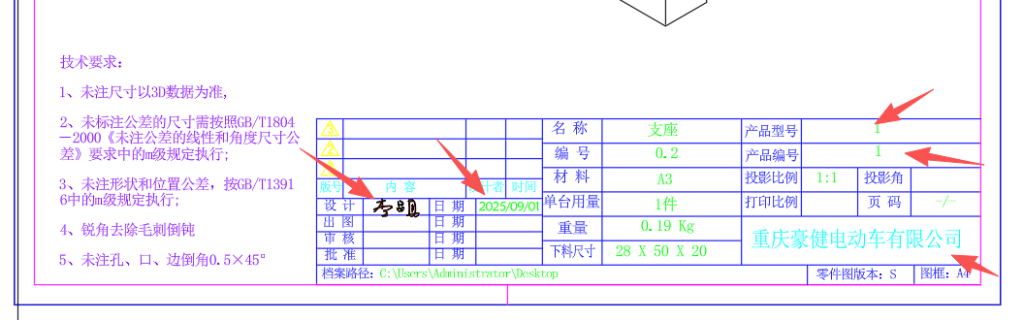

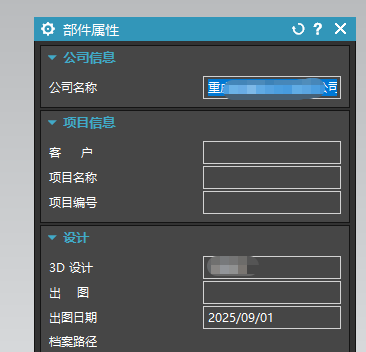

2. 公共属性（就是二维标题栏的信息）

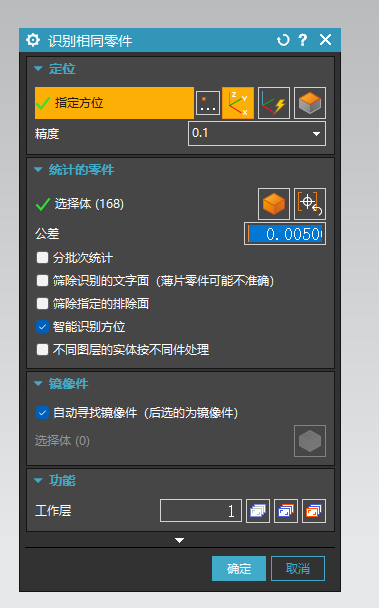

3. 识别相同件



   点击这个功能，他会自动选取所以体，如果有片体可能会报错，然后选项都是简单易懂，公差适当可以放大些，点击确定就行了。

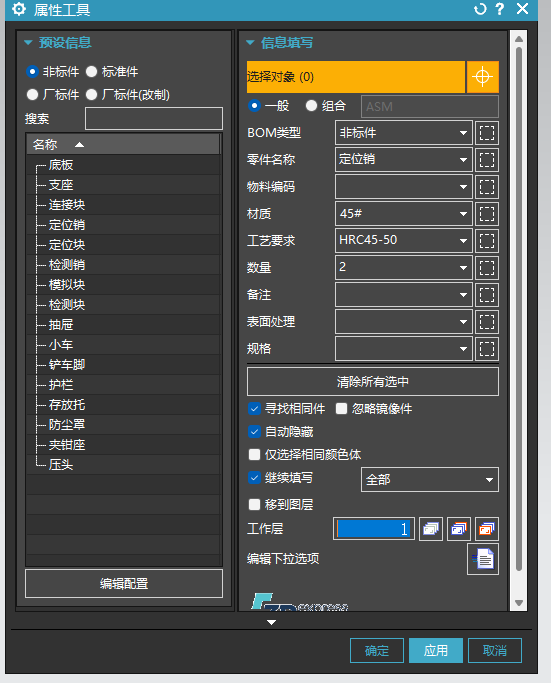

4. 零件属性



   这个和公共属性一样， 就是填写部件的名称，编码，材质等等，也是简单易懂

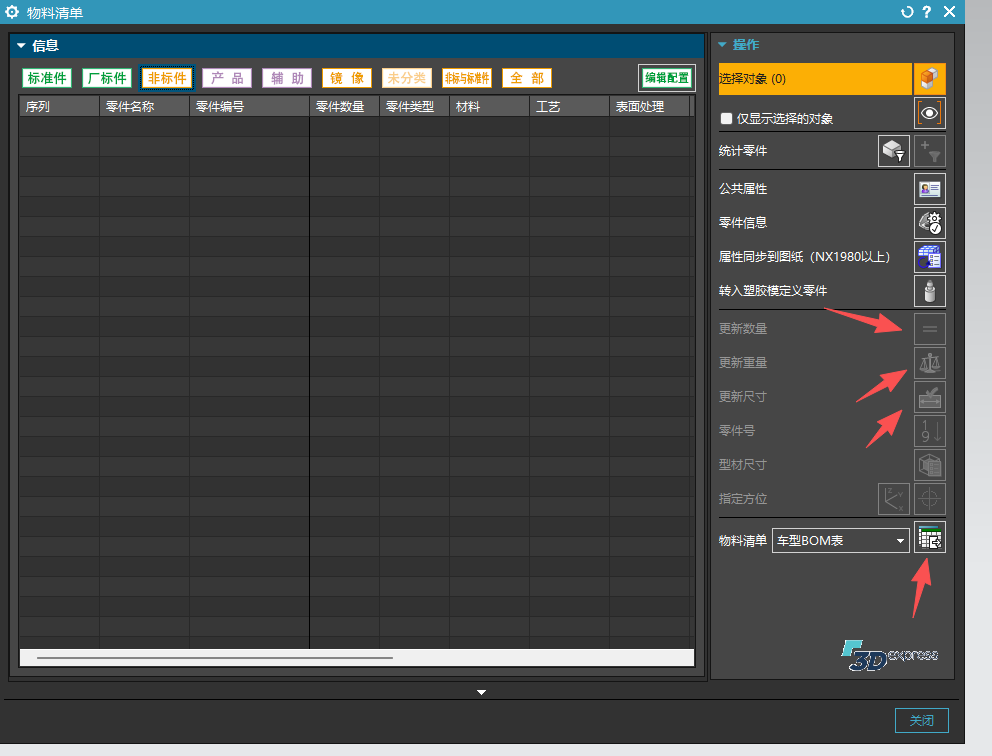

5. 物料清单，

   查看部件属性，需要更新数量，重量型材尺寸等等，这里也可以导出BOM，（后期新版本可能识别不了镜像件）需要再次识别相同件，

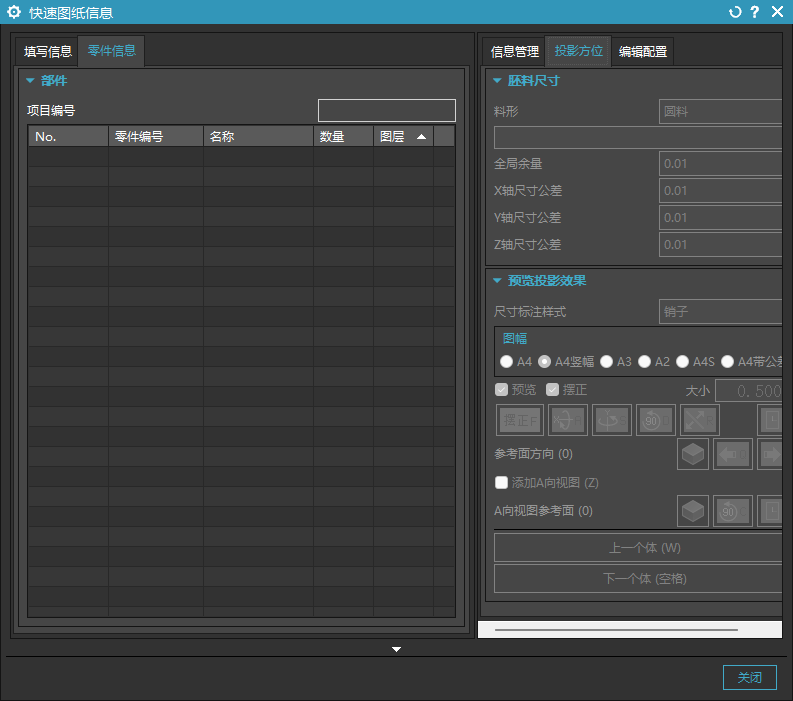

6. 快速图纸信息



   这里是需要确定投影方向，部件信息等等，设置图框，标准方式等等，

7. 自动出图



   选择需要出图的部件，会自动出图，进入工程图界面，然后就是修改标注等等，最后导出二维图，

8. 软件下载地址：
