UG高版本启用经典工具条补丁

关于 Siemens NX（UG）高版本启用经典工具条的补丁问题，以下是详细说明和解决方案：

背景说明

自 NX 12 版本起，Siemens 逐步淘汰了传统的经典工具条（Classic Toolbar），转而采用现代化的 Ribbon 界面（功能区界面）。对于长期使用旧版本的用户，这一改动可能导致操作习惯不适应。尽管官方未提供官方补丁，但可通过以下方法部分恢复经典工具条的体验。

解决方案汇总

1. 手动界面自定义

• 适用版本：NX 12 及以上（部分功能可能受限）

• 操作步骤：

  1. 右键点击功能区空白处，选择 【定制】（Customize）。

  2. 切换到 【命令】 标签，将常用工具拖拽到快速访问工具栏（QAT）。

  3. 在 【角色】 标签中，尝试加载旧版本导出的角色文件（.mtx 格式）。

• 效果：虽无法完全还原经典布局，但能模拟部分操作习惯。

2. 使用环境变量（部分版本有效）

• 适用版本：NX 1847 系列及更早版本

• 操作步骤：

  1. 添加系统环境变量：

  2. 变量名：UGII_DISPLAY_DEBUG
     变量值：1

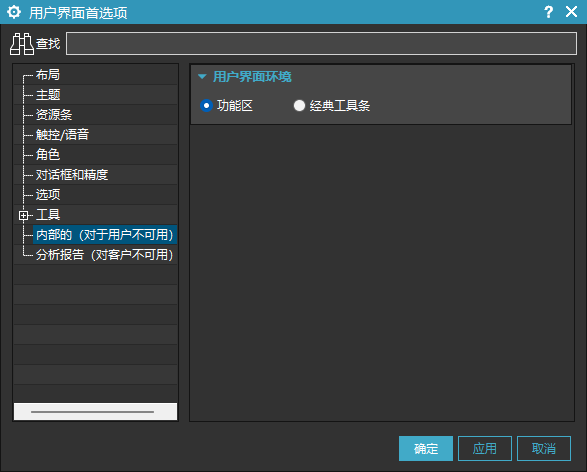

     • 1. 重启 NX，在用户界面设置中可能显示隐藏的经典工具条选项。

     • 注意：NX 1872 及以上版本已移除相关代码，此方法失效。

     3. 第三方工具或补丁

     • 风险提示：非官方补丁可能存在兼容性问题或安全隐患，需谨慎使用。

     • 常见方案：

       • Classic Toolbar Mod：某些论坛或技术社区提供的修改版 DLL 文件，通过替换系统文件强制启用经典工具条。

       • UI 主题插件：如 NX Toolbox 等第三方插件提供界面定制功能。

     • 建议：

       • 仅从可信来源下载补丁（如TechDraw、西门子官方社区）。

       • 操作前备份原始文件（如 ugii.dll、libugui.dll）。

     4. 适应 Ribbon 界面

     • 官方推荐方案：Siemens 鼓励用户逐步迁移至 Ribbon 界面，因其优化了工作流和触屏兼容性。

     • 优化建议：

       • 使用 【角色】 > 【高级】或【完整】 模式显示更多命令。

       • 通过 【首选项】 > 【用户界面】 调整图标大小和布局。

     ---

     注意事项

     1. 版本差异：NX 1872 及以上版本彻底移除了经典工具条代码，仅能通过自定义或第三方工具模拟。

     2. 兼容性风险：修改系统文件可能导致软件崩溃或功能异常，建议在测试环境中验证。

     3. 官方支持：Siemens 官方不再提供经典工具条技术支持，相关问题需自行承担风险

• 或者直接参考老叶文章：https://www.ugnx.net/fx/1363
