NX2506草图

西门子NX 2506系列是“持续发布”（Continuous Release）模式下的一个版本，它引入了一个革命性的草图环境，官方称之为 “主动草图” 或 “现代草图” （Active Sketching）。这个变化是近年来NX草图模块最大的一次革新，旨在显著提升绘图效率和用户体验。

以下是UG2506版本草图的主要变化和核心特点：

1. 全新的绘制体验：主动推理与创建

这是最直观的变化。传统的草图模式是：选择命令（如“直线”）-> 点击绘制 -> 按“D”键或点击按钮进行标注。

而在2506的主动草图模式下：

• 动态创建尺寸和约束：系统会自动、实时地推断并显示可能的尺寸和约束（如水平、垂直、相切、相等）。你无需手动添加，系统会在你绘图的过程中智能推荐。

• “绘制即创建”：你可以直接在图形区域点击和拖动来创建几何图形，尺寸和约束会随之动态生成和更新，流程更加流畅。

•



2. 重新设计的用户界面 (UI)

草图任务环境的界面得到了简化：

• 命令组重组：传统的“草图曲线”、“约束”等组被重新组织，更加符合新的工作流。

• 更少的对话框：减少了弹窗操作，更多功能集成在图形窗口的预览和动态输入中，让你可以更专注于绘图区域，而不必频繁与对话框交互。

•



3. 强大的新工具：自动约束管理器

这是一个核心增强功能。

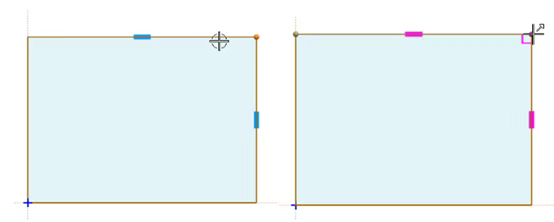

• 在绘制过程中，系统会自动应用它认为合适的几何约束（如水平、垂直、重合）。

• 你可以在“自动约束”面板中预先设置好你希望系统自动创建哪些类型的约束，从而个性化你的草图体验。

• 这大大减少了后期手动添加约束的工作量。

4. 直接草图模式的增强

“直接草图”（Direct Sketch）模式（在建模环境下直接绘制草图）也同步获得了这些新功能。

• 现在，在建模环境中绘制草图也能享受到主动推理、自动约束和动态尺寸的便利，使得在复杂模型中快速修改或添加特征变得更加高效。

•



5. 改进的约束和尺寸管理

• 约束冲突可视化：当添加的约束导致过定义或冲突时，新版本会以更清晰的方式高亮显示冲突对象，帮助你快速定位和解决问题。

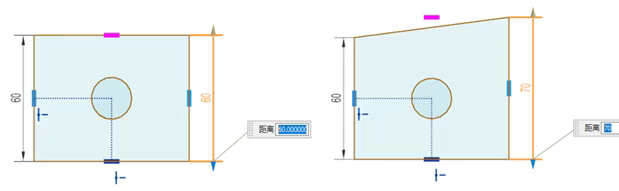

• 尺寸编辑更直观：双击尺寸修改值的行为更加稳定，动态拖拽几何图形时关联尺寸的更新也更智能。

总结：新老版本草图对比

给用户的建议：

1. 适应期：如果你是从旧版本（如NX 12, 1847, 1899系列）升级过来的资深用户，可能需要一点时间来适应这种“主动”的模式。 initially, it might feel like the software is being too “helpful”.

2. 控制权：不用担心，你仍然拥有完全的控制权。你可以随时关闭或调整“自动约束”的设置，也可以轻松删除系统自动添加但你不需要的约束。

3. 尝试使用：强烈建议打开一个新草图，什么都不做，先随意画几条线、几个圆，亲自感受一下系统是如何实时为你提供尺寸和约束建议的，这是理解新功能的最佳方式。

总而言之，NX 2506的草图变化是一次从“被动工具”到“主动助手”的飞跃，旨在让设计师更快地将想法转化为参数化草图，从而加速整个设计过程。
