DC2606正式版，已于2026年6月21日发布
更新部分功能：
扫掠曲面增强功能
现在，在创建扫掠曲面时，可以指定第一个截面和最后一个截面的连续性并选择流向。这样可以更好地控制曲面形状和光顺性。
在以下示例中，起始截面和终止截面 G2（曲率）应用于第一个截面和最后一个截面。连续性应用于扫掠曲面的起始和终止处的面。
删除面增强功能

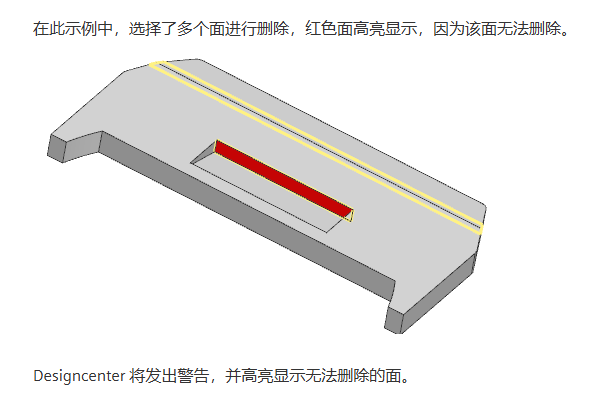

删除面命令现在可用于从多个体中删除面，即使部分面无法删除，操作仍可成功完成。

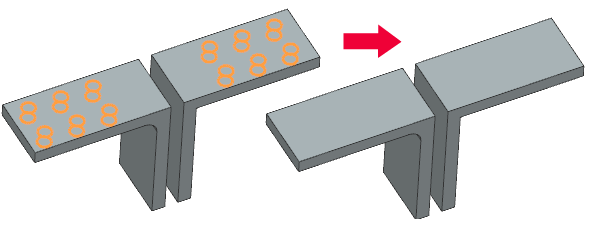

在此示例中，面已从多个体中删除。
缝合增强功能
缝合命令中的选择功能已得到增强，提高了性能和可靠性。当使用相连片体或相切片体选择方法选择工具体时，将应用此选项。
装配约束增强功能
装配约束的增强功能包括新的复制组件命令、使用自动对齐命令创建多个约束的功能，以及在选择约束时取消着重显示未涉及的几何体。
使用复制组件命令并选择要复制的组件时，Designcenter 将使用选定组件的约束来确定潜在的复制位置。例如，如果部件是插入孔阵列中某个孔的螺栓，Designcenter 可能会将阵列中的一个或多个其他孔作为潜在的复制位置。
使用自动对齐命令，现在可以：
-
通过在按住 CTRL 键的同时拖动组件来复制组件
-
对齐点、坐标系和其他几何体类型
-
通过将光标悬停在其他几何体上并接受预览来创建多个约束。

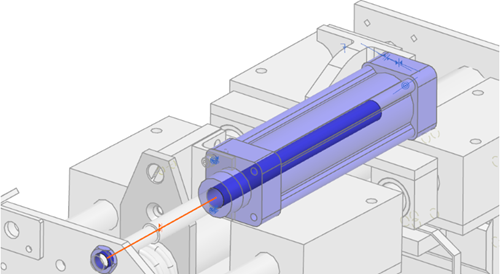

选择约束后，图形窗口现在将取消着重显示不属于选定约束的组件和几何体。约束中不涉及的组件将灰显。在涉及的组件中，不属于约束的几何体和特征将以较暗的颜色显示。
测量增强功能
现在在进行截面惯性分析时，可以测量弹性截面模量并选择现有坐标系。
测量截面模量时，必须：
-
选择平的面边以创建截面。
-
单击其他结果过滤器。
表面粗糙度符号增强功能
新的附加粗糙度 (j) 选项可用于为 ASME 和 ISO 标准添加三个以上粗糙度参数。新的放置和方位指示符可用于为表面粗糙度符号添加更多详细信息。
ANSI/ASME 标准版本
对于 ANSI/ASME 表面粗糙度符号，现在可以配置 1996 和 2018 标准版本。可以在首选项中设置版本标准。
附加粗糙度
新的附加粗糙度 (j) 选项在表面粗糙度对话框中可用。单击 ![图片[5]-DC2606已发布，更新这些功能-UG联盟](https://docs.sw.siemens.com/documentation/external/PL20251024323638784/zh-CN/nx_designcenter_help/common/add.sc.white.png)
可显示附加粗糙度对话框并添加附加粗糙度参数
特征控制框增强功能

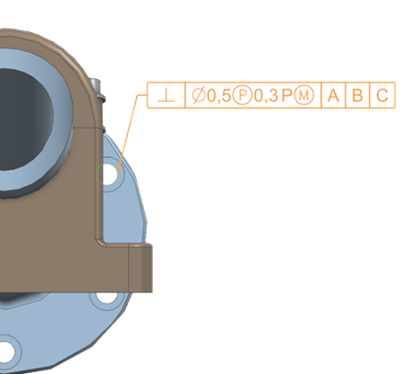

现在可以使用新的文本首选项独立控制特征控制框参数的显示。
可以设置逗号和句点作为小数分隔符，以放置特征控制框参数，如公差值、单位基础、投影文本等。
展平实体增强功能

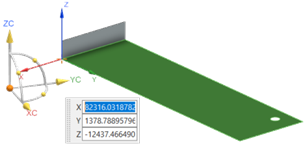

现在可以通过指定两个坐标系位置来精确定向展平实体或展平图样。在将部件与多个特征对齐或为非标准方向创建展平图样时，此功能非常有用
展平图样增强功能
在为包含撕边特征的钣金 部件创建展平图样时，现在可以在展平图样视图中将撕开曲线表示为开放的开孔轮廓。
为此，在 钣金首选项 对话框的展平图样处理节点下选中新的将裂口开孔显示为开放轮廓复选框
更多功能：点击https://docs.sw.siemens.com/zh-CN/doc/295646557/PL20251024323638784.whatsnew/arx7989668294130
