NX2406装配新功能

在NX最新的2406版本中，针对装配设计，主要新增了以下功能：

• 装配重构和约束的解算
• 同步装配
• JT 基准CSYS的支持

2 装配重构和约束的解算

在之前版本对装配下的组件进行拷贝/粘贴时，组件下的约束并不能直接拷贝/粘贴，需要后续手工进行添加，而在新版本中，对组件进行拷贝/粘贴时，约束会自动带过来，并一步步的引导用户选取需约束的几何。

• 复制/粘贴和剪切/粘贴到同样的子装配或不同的子装配之中
• 在同样的NX进程中进行跨窗口的复制
• 支持所有的约束类型(固定约束除外)
• 接触、对齐、平行、垂直、同心、距离、3D角度、定向角度、配对、对齐/锁定、对中 和 胶合（仅限内部粘贴）

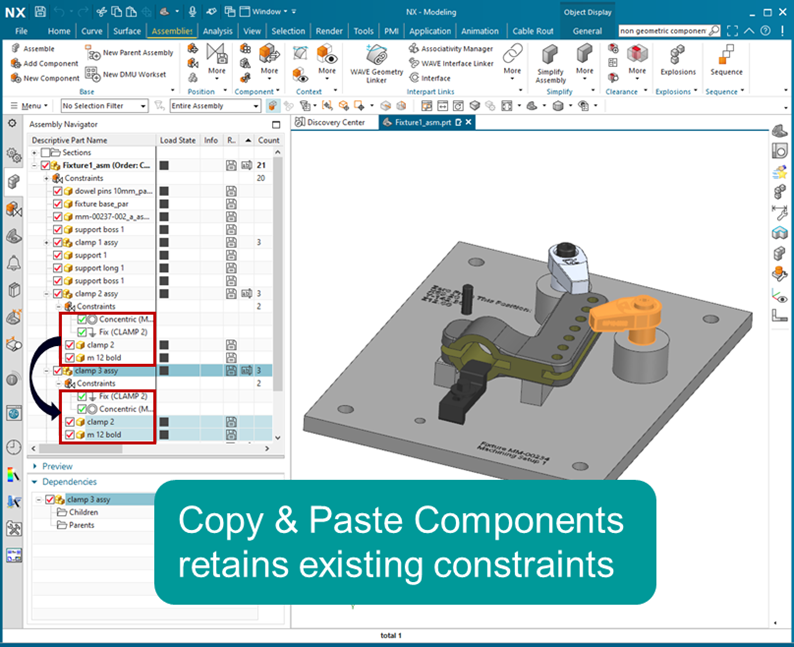

复制和粘贴组件，保留已有的约束

在拷贝/粘贴时，NX使用引导式约束解算并提供了一种简单的方法来解算被复制零部件之外的约束

通过引导式约束解算，NX可识别和重新定义被复制组件外部的参考

• 引导式交互模型
• 随着约束被解算，自动往前推进
• 多个实例被单独地列在对话框之中
• 在对话框打开的情况下拖拽组件(Ctrl+Alt 用于旋转)
• 在对话框打开时，从装配导航器中进行显示/隐藏和替换参考集的操作
• 引用未加载组件的约束将根据需要加载相关几何体、

•
