利用NXOpen开发了一个插件，方便用户在工程图中标注孔的过程中，重用三维模型中孔的名称，完成对孔的注释。

1         实现方法

1.1     NX版本

本文选择NX2007开发，高版本也可以运行。

1.2     NX二次开发实现

通过NXOpen VB开发NX插件，以DLL形式发布。

2         操作示例

2.1     零件说明

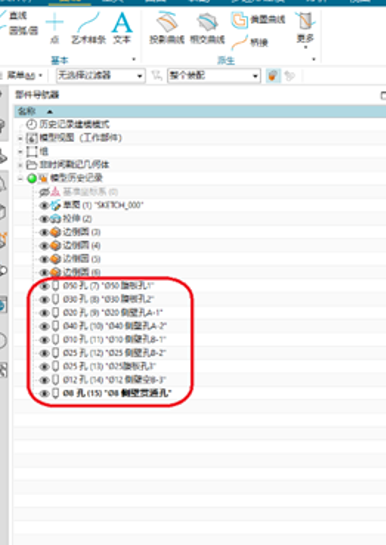

如图所示，在建模模式下，选择孔，右键点击‘重命名’操作，对孔特征命名。

2.2     投影模型

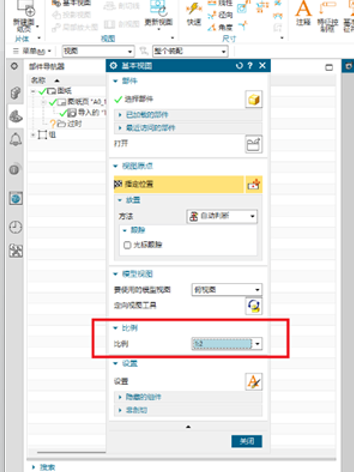

在制图模式下，投影零件视图，这里选择A0图纸，比例设置为1:2。

注意：在装配体树下，需要把零件完整打开。

2.3     全部标注

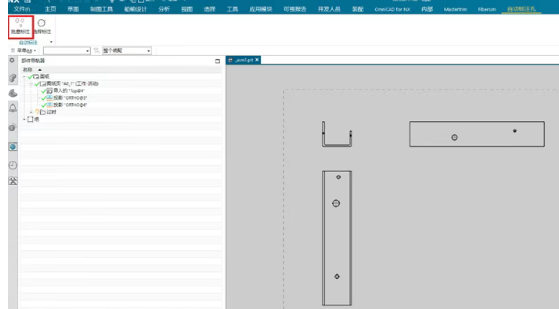

打开制图模型，在菜单中选择“批量标注”

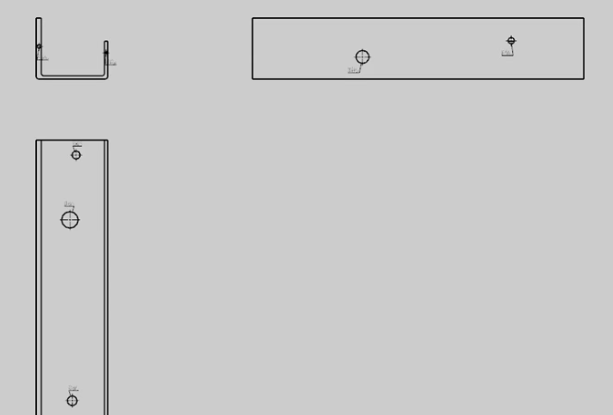

标注结果

2.4     选择标注

点击菜单“选择标注”，选择需要标注的孔。

点击确定，指定的孔被标注。

2.5     标注结果

如下图，在标注文字里，除了径向标注出现的尺寸外，还将特证名称添加进来。

3         插件下载与安装

3.1     插件下载

下载地址：

链接：https://pan.baidu.com/s/1YtdevY8USdPafaNhMOcXug?pwd=d4n3

提取码：d4n3

3.2     插件安装

将AutoDimension解压到本地文件，设定UGII_USER_DIR指向解压文件夹，重启NX，即可出现“自动标注孔”菜单。
